Plans des appartements

La construction définitive est différente des plans déposés et signés par Auguste Perret lors du permis de construire de 1946. L'immensité du chantier ainsi que sa durée ont modelé progressivement le projet pour arriver à la version définitive que l'on connaît.

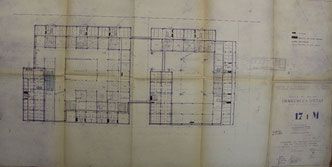

Les plans exacts sont à ce jour inédits et publiés pour la première fois ici. Ils sont tous signés d'Albert Le Donné, l'un des architectes chefs de groupe. Malheureusement dispersés, ils proviennent de différents fonds d'architectes conservés aux Archives municipales de la ville du Havre où ils ont été photographiés, d'où la qualité relative de reproduction. Ces plans d'étage courant, à l'échelle 0,05 (sur le document original) font apparaître l'ensemble du bâti, des canalisations verticales et des gaines techniques.


V40 et V41 - 18 et 19 rue Robert de La Villehervé

Télécharger
V40-18 côté nord de la tour
18 rue Robert de la Villehervé
Le nord est à la droite du plan.
V40-18 nord ec.pdf
Document Adobe Acrobat 3.1 MB
Télécharger
V40-18 côté sud de la tour
18 rue Robert de la Villehervé
Le nord est à la droite du plan.
V40-18 sud ec.pdf
Document Adobe Acrobat 3.6 MB
Télécharger
V41-19
19 rue Robert de la Villehervé
Le nord est en haut du plan.
V41-19 ec.pdf
Document Adobe Acrobat 2.5 MB


V40 - 187 et 193 rue de Paris

Télécharger
V40-187 sud
187 rue de Paris
Le nord est à la gauche du plan.
V40-187 sud ec.pdf
Document Adobe Acrobat 2.8 MB
Télécharger
V40-187 nord
187 rue de Paris
Le nord est à la gauche du plan.
V40-187 nord ec.pdf
Document Adobe Acrobat 1.8 MB
Télécharger
V40-193 sud
193 rue de Paris
Le nord est à la gauche du plan.
V40-193 sud ec.pdf
Document Adobe Acrobat 1.9 MB
Télécharger
V40-193 nord
193 rue de Paris
Le nord est à la gauche du plan.
V40-193 nord ec.pdf
Document Adobe Acrobat 2.8 MB


V40 et V41 - 5, 11, 17, 21 et 27 place de l'hôtel de ville

Télécharger
V40-5 V41-21 V41-27
5 place de l'hôtel de ville
21 place de l'hôtel de ville
27 place de l'hôtel de ville
Le nord est en haut du plan. Ces trois cages d'escalier sont identiques.
V41-21 V41-27 V40-5 ec.pdf
Document Adobe Acrobat 2.3 MB
Télécharger
V40-11
11 place de l'hôtel de ville
Le nord est en bas du plan. Les appartements de cette cage d'escalier ont été sensiblement modifiés au 1er étage et dans une moindre mesure au 3ème étage par les propriétaires.
V40-11 ec.pdf
Document Adobe Acrobat 2.3 MB
Télécharger
V41-17
Le nord est en bas du plan.
V41-17 ec.pdf
Document Adobe Acrobat 4.7 MB


V41 - 103 et 105 rue Victor Hugo

Télécharger
V41-103 sud
103 rue Victor Hugo
Le nord est à la droite du plan.
V41-103 sud ec.pdf
Document Adobe Acrobat 2.6 MB
Télécharger
V41-103 nord
103 rue Victor Hugo
Le nord est à la droite du plan.
V41-103 nord ec.pdf
Document Adobe Acrobat 2.5 MB
Télécharger
V41-105
105 rue Victor Hugo
Le nord est en haut du plan.
V41-105 ec.pdf
Document Adobe Acrobat 3.6 MB


Composition des îlots

La diversité des surfaces (du studio au 7 pièces) assure une relative mixité. Les appartements se situent tous en étage, au-dessus de l'entresol réservé aux commerces et aux locaux techniques. Voici la répartition des appartements en fonction de leur taille, par hall d'entrée. Chaque appartement et commerce disposent d'une cave privative.

V40

5 place de l'hôtel de ville

5 pièces : 6 (dont appartement témoin)

11 place de l'hôtel de ville

3 pièces : 2

4 pièces : 1

6 pièces : 1

7 pièces : 2

187 rue de Paris et 193 rue de Paris

2 pièces : 3

5 pièces : 3

6 pièces : 3

18 rue Robert de la Villehervé (tour)

1 loge de gardien

2 pièces : 40 (de deux types différents)

3 pièces : 20

Et 15 locaux commerciaux.

V41

17 place de l'hôtel de ville

4 pièces : 3

6 pièces : 3

21 et 27 place de l'hôtel de ville

5 pièces : 6

19 rue R. de la Villehervé et 105 rue V. Hugo

Studios : 3

4 pièces : 6

103 rue Victor Hugo (tour)

1 loge de gardien

Studios : 10

3 pièces : 40 (de deux types différents)

Et 17 locaux commerciaux.


Soient 176 appartements, 32 commerces et 2 loges de gardien.
